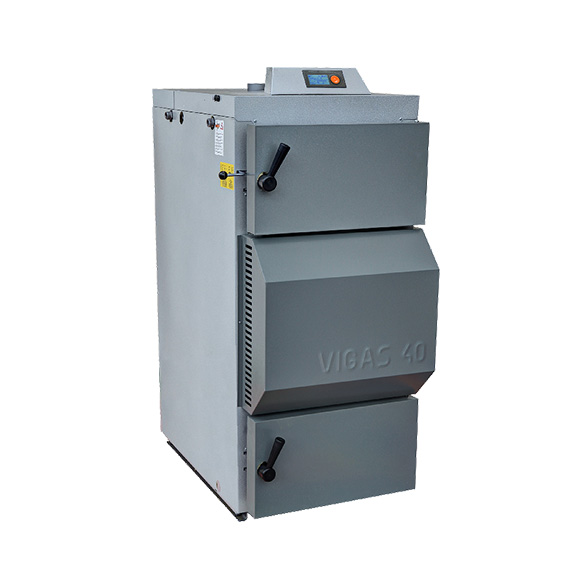

Vigas 40 LC 40 kw-os Faelgázosító kazán
A VIGAS mikroprocesszoros vezérléssel rendelkező faelgázosító kazánok az ökológiai és gazdaságossági szempontokat figyelembe véve igen jelentős helyet foglalnak el a korszerű fűtéstechnikai megoldások között. A mikroprocesszoros vezérlésnek köszönhetően a VIGAS faelgázosító kazán működtetése amellett, hogy rendkívül gazdaságos, kényelmi szempontból is óriási előrelépést jelent a hagyományos vegyes tüzelésű kazánokkal szemben. A hagyományos fűtésnél az égéstermék egy jó része hasznosulatlanul a kéményen át távozik. A VIGAS faelgázosító kazán újszerű égetési elvének köszönhetően a magasabb hőmérsékleten éghető gázt is elégeti, így a kazán hatásfoka 91 százalékosra nő.
A kazánok teljesítménye típusuk szerint 25 kW-tól 100 kW-ig terjed. A VIGAS kazánok még gazdaságosabbá tehetők, ha a rendszerhez egy vízmelegítő tartályt is kötünk, amely a téli időszakban biztosítja a családi ház meleg víz ellátását, nyáron pedig normál villanybojlerként funkcionál. A VIGAS kazánok napkollektoros rendszerhez is kapcsolhatók. A Vigas faelgázosító kazánok alkalmazhatóak puffertartály beépítése nélkül is.
VIGAS kazánok égetési elve
A Vigas fagázosító kazán belső szerkezete
Hőcserélő csövezett
|
A VIGAS kazánok nagymértékben különböznek az átlagos szilárd tüzelésű kazánoktól. Az égési folyamat az úgynevezett elgázosítás elvén működik. Az elgázosítási eljárás a szerves és szervetlen anyagok zárt kamrában történő hőbomlásán alapul, amely a befúvóventilátor által létrehozott elsődleges levegő kismértékű túlnyomásánál megy végbe. Az faelgázosítás a hőálló betonfúvóka felett, a kazán tüzelőanyag terében történik. Az első fázisban a tüzelőanyag szárítása és a nedvesség kivonása történik. A keletkező gázok összekeverednek az előfűtött szekunder levegővel, és ezek alkotják az égési gázok elegyét a második fázisban. A gázok elégetése a kazán égésterében megy végbe és a harmadik fázisban az égéstermék a hőcserélő csövön keresztül távozik a kéménybe.
Vigas kazánok műszaki leírása
A kazánok 4-6 mm vastag acéllemezekből vannak hegesztve. A kazán belső lemezei, amelyek érintkeznek a tüzelőanyaggal és az égéstermékekkel, 6 mm vastagok, egyéb részei pedig 4 mm vastag lemezekből készülnek. A faelgázosító kazán belső terének korrózióvédelmét a Termosil réteg ráégetésével biztosítja a gyártó, ezzel a kazán élettartama mintegy 50%-kal nő. A hőcserélő 57x 5 mm-es acélcsőből van hegesztve. A belső fal tűzálló betonból készült, a tűztér pedig tűzálló samott téglával van borítva. A kazán hőszigetelése 20 és 40 mm vastag Nobasil szigetelőanyagból készült.
- MŰSZAKI LEÍRÁS
Az AK 4000 grafikus vezérlő a VIGAS kazán alapkivitelében lehetővé teszi és biztosítja:
- fűtővíz hőmérséklete szabályozását 60°-85 ;C tartományban
- fúvóventilátor folyamatos és automatikus működtetését a szükséges teljesítmény és tüzelőanyag változata szerint
- szívóventilátor bekötését és vezérlését
- kazán keringető szivattyú bekötését és vezérlését
- füstgáz hőmérséklet érzékelő bekötését
- térbeli hőmérséklet szabályozó ( szobatermosztát) bekötését
- kibővített vezérlés bekapcsolását (EXPANDER) az AK BUS gyűjtővezetékre
- SD- kártyás Ethernet határt tartalmazó modul bekapcsolását, adat zálogolásra és számítógépes csatlakozást
- Az aktuális bekötési vázlatok grafikus megjelenítését
- idő beállítását
A VIGAS Lambda Controll kivitelnél továbbá lehetővé teszi:
- A primer és a szekunder levegő csappantyú szervó vezérlését a lambda szonda
oxigén többlete adatai alapján
- A kazán standard füstgáz érzékelővel van felszerelve
A kazánok STB hőbiztosítékkal vannak ellátva, amely biztosítja a kazán 100º C feletti túlhevülése esetében a fúvóventilátor kikapcsolását, és a biztonsági hűtő hőcserélő STN EN 303/5-nek megfelelő működtetését.
A gyártó a biztonsági hűtő hőcserélőhöz egy Honeywell TS 130 ¾” leeresztő szelepet ajánlj beszerelni.
Műszaki adatok |
Melegvíz kazánok |
||||||||||||
VIGAS |
|
40 |
|||||||||||
Névleges teljesítmény |
kW |
40 |
|||||||||||
A kazán EN 303-5 szerinti osztálya |
3 |
||||||||||||
Legnagyobb üzemeltetési nyomás |
bar |
3 |
|||||||||||
Tüzelőanyag |
|
Fa, legnagyobb nyirkosság 20% |
|||||||||||
Teljesítmény tartomány |
kW |
14-41 |
|||||||||||
Névleges teljesítményi tűzanyag fogyasztás |
kg/óra |
4,3 |
|||||||||||
Helyettesítő tüzelőanyag |
|
Hulladékfa, apríték, fűrészpor, fűrészporbrikett, (UD 29 maximálisan 20% nedvességű fa is) |
|||||||||||
Kéményhuzat |
mBar |
0,20 – 0,25 |
|||||||||||
Tömeg |
kg |
460 |
|||||||||||
Magasság a szabályozó berendezéssel |
A mm |
1358 |
|||||||||||
Kiáramló víztorok magassága |
B mm |
1310 |
|||||||||||
Beáramló víztorok magassága |
C mm |
125 |
|||||||||||
Tápszelep magassága |
D mm |
70 |
|||||||||||
Kéménynyílás magassága |
E mm |
1110 |
|||||||||||
Szélesség a húzórúddal |
F mm |
645 |
|||||||||||
Burkolat szélessége |
G mm |
590 |
|||||||||||
Mélység |
H mm |
1070 |
|||||||||||
Kiáramló víztorok |
I mm |
240 |
|||||||||||
Elszívó kémény nyílás átmérője |
J mm |
196 |
|||||||||||
Hátulsó éltávolság |
K mm |
305 |
|||||||||||
Csőköz |
L mm |
405 |
|||||||||||
Befolyó nyílás átmérője |
G/mm |
2“ |
|||||||||||
Kifolyónyílás átmérője |
G/mm |
2“ |
|||||||||||
Töltő szelep átmérője |
G |
½“ |
|||||||||||
Víztöltelék térfogata |
l |
93 |
|||||||||||
Füstgáz hőmérséklet névleges teljesítménynél Legkisebb teljesítménynél |
0C 0C |
240 150 |
|||||||||||
Töltő kamra méretei – Mélység |
mm |
570 |
|||||||||||
Magasság |
mm |
750 |
|||||||||||
Szélesség |
mm |
440 |
|||||||||||
Töltő nyílás méretei (szélesség-magasság) |
mm |
435 –255 |
|||||||||||
Tüzelőanyag max. tömege |
kg |
40 |
|||||||||||
Töltő kamra térfogata |
dm3 |
185 |
|||||||||||
Zaj |
dB |
47,7 |
|||||||||||
Legnagyobb teljesítményfelvétel |
W |
70 |
|||||||||||
Feszültség/frekvencia |
V/Hz |
230ACV / 50 Hz |
|||||||||||
Víznyomás veszteség: Dt 20 0C |
mBar mBar |
10,48 2,55 |
|||||||||||
Égés idő tartama névleges teljesítménynél |
óra |
4,3 |
|||||||||||
Hűtő hőcserélő – befolyó víz hőmérséklete |
0C bar |
4 – 15 min 1 – max 4 |
|||||||||||
Biztonság |
HONEYWEL TS 130 3/4hűtő hőcserélő kieresztő szelepe Nyitás hőmérséklet 95°C |
||||||||||||
STB szétkapcsoló biztosíték 100°C (eltérés -6°C- 0°C) |
|||||||||||||
Átáramló füstgázok súlya |
kg/s |
0,034 – 0,047 |
VIGAS kazánok égetési elve
A VIGAS kazánok nagymértékben különböznek az átlagos szilárd tüzelésű kazánoktól. Az égési folyamat az úgynevezett elgázosítás elvén működik. Az elgázosítási eljárás a szerves és szervetlen anyagok zárt kamrában történő hőbomlásán alapul, amely a befúvóventilátor által létrehozott elsődleges levegő kismértékű túlnyomásánál megy végbe. Az faelgázosítás a hőálló betonfúvóka felett, a kazán tüzelőanyag terében történik. Az első fázisban a tüzelőanyag szárítása és a nedvesség kivonása történik. A keletkező gázok összekeverednek az előfűtött szekunder levegővel, és ezek alkotják az égési gázok elegyét a második fázisban. A gázok elégetése a kazán égésterében megy végbe és a harmadik fázisban az égéstermék a hőcserélő csövön keresztül távozik a kéménybe.
A VIGAS kazánban használható tüzelőanyagok
A VIGAS kazánok bármilyen száraz fával fűthetők, a kazánban a fűrészportól kezdve a farönkig, a fabrikettől a pelletig kazántípustól függően mindenfajta faanyagot el lehet égetni. A VIGAS kazánok hatékonyságát és az égés hosszát nagymértékben befolyásolhatja a tüzelőanyag mérete valamint nedvességtartalma. A tüzelőanyag méretétől és felületétől függ a felszabadított gáz mennyisége. Minél nagyobb a tüzelőanyag felülete, annál nagyobb gázmennyiség tud felszabadulni. A keményfa gázosodik el leglassabban, ezzel lehet a leghosszabb időtartamú égést elérni, a puhafa égési ideje jóval rövidebb. Általánosságban a VIGAS kazánokban minden fajta faanyag elégethető, azonban az az ideális, ha a nedvességtartalom nem haladja meg a 15-20 százalékot. A VIGAS UD 29 kazán fa és fahulladék égetésen kívül barnaszénnel való tüzelésre is alkalmas.
VIGAS kazánok elektronikus vezérlése
Az új AK 4000 vezérlés rendkívüli módon megkönnyíti a kazán kezelhetőségét. Alapját egy áttekinthető grafikus kijelző alkotja, és egy kör alakú menüvezérlő, öt gombbal. Minden egység melyet a vezérlő irányít, megjelenik a kijelzőn az előválasztott konfiguráció alapján. Az elgázosítás és égés folyamán a vezérlő figyeli a hőmérséklet változását, és szükség szerint növeli, vagy csökkenti a befúvóventilátor fordulatszámát, amivel szabályozza a kazán teljesítményét. Ennek köszönhetően a kazán működtetése amellett, hogy rendkívül gazdaságos, kényelmi szempontból is óriási előrelépést jelent más készülékekhez képest. A hagyományos kazánoknál az égéstermék egy jó része hasznosítatlanul a kéményen át eltávozik. A kilépő füstgázhőmérséklet alapján történő vezérlés biztosítja a nagymértékű megtakarítás lehetőségét.
A VIGAS LAMBDA CONTROL esetén a vezérlés felhasználja az oxigén többletről érkező információkat a lambda szondából, mely alapján irányítja az elsődleges és másodlagos levegőbeömlő csappantyút. Ez a rendszer biztosítja minden fafajta hatékony elégetését, és egyúttal csökkenti a felhasznált tüzelőanyag mennyiségét kb. 20-25 %-al.
A Vigas faelgázosító kazánokhoz szobatermosztát csatlakoztatható így növelve a fűtési komfortérzetet. A Vigas faelgázosító kazán alap fűtési rendszerhez történő csatlakoztatásához nem szükséges puffertároló beépítése, mellyel jelentős költség takarítható meg, ezzel is növelve a befektetés gyors megtérülési idejét.
Alapfelszereltségben a VIGAS kazán lehetővé teszi:
- A fűtés szabályozását a kilépő füstgázhőmérséklet alapján
- Az elszívó ventilátor vezérlését
- A kazánköri keringető szivattyú vezérlését
- A szobatermosztát csatlakoztatását
- Bővítő modulok csatlakoztatását
- o Ethernet modul csatlakoztatását SD kártyával
A VIGAS Lambda Control a továbbiakban még lehetővé teszi:
- az elsődleges és másodlagos levegőbeömlő csappantyú szervó vezérlését a Lambda szonda segítségével
|
|
szervomotorral vezérelt levegőbeömlő nyílás |
Lambdaszonda, füst,- gáz,-hőmérséklet-érzékelő |
