Leírás
A kapcsolódoboz funkciója, hogy több fűtés körös rendszerek esetén a különálló fűtési körök kapcsolói egy egységes szerelő dobozba kerüljenek bekötésre, ezáltal megkönnyítve és gyorsítva a kivitelezést, valamint segítve a fűtés rendszer későbbi áttekinthetőségét és működésének biztonságát.

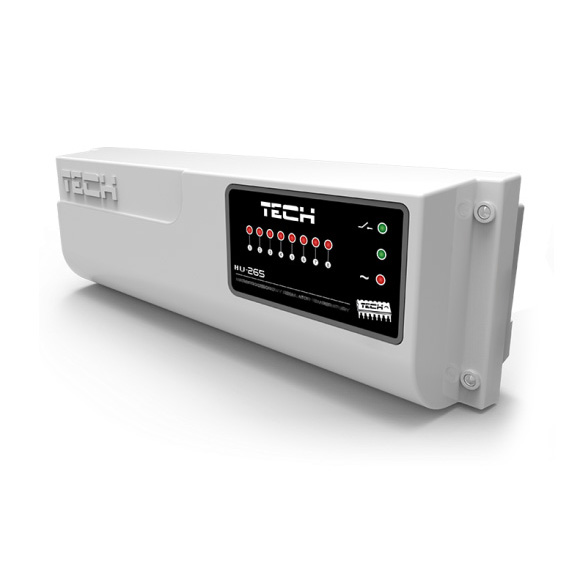

A HU-265 fűtőkör-vezérlő kapcsoló doboz 8 fűtőkör, 8 szobatermosztát jele alapján, összesen akár 22 230V/50Hz kimenet (pl. termoelektromos szelep) vezérlésére alkalmas. Ezzel a pontos fűtőkörönkénti szabályozással jelentős energia megtakarítás érhető el.
A vezérlő funkciói:
– 3×4 230V/50Hz kimenet (pl. termoelektromos szelep) vezérlése 3 különböző szobatermosztát jel alapján
– 5×2 230V/50Hz kimenet (pl. termoelektromos szelep) vezérlése 5 különböző szobatermosztát jel alapján
– 1db főköri szivattyú vezérlése
– feszültségmentes NO/COM/NC kimenet (gázkazán utánkapcsolás)
A kapcsolódoboz egy főköri szivattyú és ezzel párhuzamos 230V/50Hz kimenet és a rendszerben működő más 230V/50Hz berendezések (pl. szivattyúk, elektromos váltószelepek) indítására szolgál.
A potenciál független NC/COM/NO kimenet segítségével egy további berendezés (pl. gázkazán) indítása biztosítható.
A kapcsolódoboz indítja az adott kör sorkapcsára csatlakoztatott szivattyúkat illetve elektromos váltószelepeket (max. 4db), ha az adott kör sorkapcsára csatlakoztatott szobatermosztát aktív jelet küld. Ha bármely szobatermosztát jelet küld, az adott kör kimeneteivel párhuzamosan indul a főköri szivattyú és ezzel párhuzamos 230V/50Hz kimenet, illetve vált az NC/COM/NO kimenet.
HU-265 által ellátott funkciók:
3×4 230V/50Hz kimenet (pl. termoelektromos szelep) vezérlése 3 különböző szobatermosztát jel alapján
5×2 230V/50Hz kimenet (pl. termoelektromos szelep) vezérlése 5 különböző szobatermosztát jel alapján
1db 230V/50Hz főköri szivattyú vezérlése
feszültségmentes NO/COM/NC kimenet (gázkazán utánkapcsolás)
HU-265 felszereltsége:
LED jelző diódák
