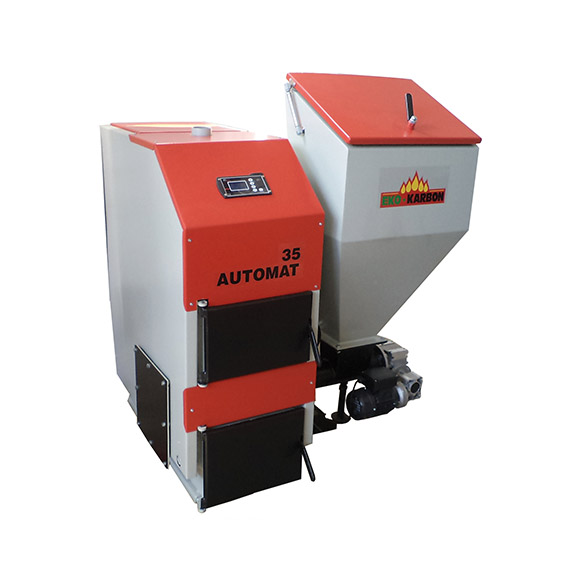

EKO KARBON
Általános ismertető
Az EKO KARBON automata kazánok nagy hatásfokú, környezetbarát készülékek, melyekben az égési folyamat vezérelve, füst képződése nélkül zajlik. A károsanyag képződés, a megengedett norma töredéke alatti.
Az EKO KARBONautomata kazánok széleskörű felhasználást biztosítanak: családi házak, üzemek, gazdasági épületek fűtésére, valamint használati melegvíz előállítására is alkalmasak.
Az EKO KARBON automata kazán kazánteste, felépítése:
– 5mm vastag kassai lemezből készül
– kézi hegesztéssel illesztik össze
– hegesztés végén a kazántestek 24 órás túlnyomásos teszten esnek át
– nagy hőmérsékletnek kitett részei speciális összetételű öntvényből készülnek
– a szigorú minőségi ellenőrzés után hőálló szigetelést és burkolati elemeket kap
– felszerelésre kerül a tüzelőanyag-tároló, az öntöttvas henger, a tüzelőanyag-szállító csiga, a csigát hajtó váltómű, a hajtómotor és a ventillátor
– a kazánt a HU-42-es típusú vezérlés szabályozza.
A gyártás végén az EKO KARBON automata kazánokat 12 órás próbaüzemnek vetik alá, hogy leellenőrizzék az egységek tökéletes működését. Ezután kerülhet az EKO KARBON automata kazán a felhasználóhoz.
Az EKO KARBON automata kazán adagoló rendszere
Az EKO KARBON automata kazán égési folyamata az öntöttvas égőfejben zajlik. Itt csak annyi tüzelőanyag ég, amennyi szükséges a kívánt hő eléréséhez. Ezt, a kazán vezérlésén és a szobatermosztáton tudjuk beállítani. A tüzelőanyag a légmentesen lezárt tárolóból egy csiga segítségével jut el a tűztérbe. Az égéshez szükséges levegőt a befúvó ventillátor biztosítja. A keletkező gáz és füst elégetése az égéstérben elhelyezett öntöttvas tőke körül zajlik, ezzel növelve a kazán hatásfokát és környezetbarát üzemeltetését.
Az EKO KARBON automata kazán visszaégést az adagoló rendszeren levő jeladó akadályozza meg, amely folyamatosan ellenőrzi az öntöttvas csigában lévő tüzelőanyag hőmérsékletét. Ha a jeladó, több mint 65Cº-ot érzékel az adagolóban, leállítja a kazán működését és a ventillátort, így nem jut oxigén az égéstérbe. A felmelegedett tüzelőanyagot kitolja az adagolóból, és egy figyelmeztetés jelenik meg a vezérlő képernyőjén.
Az öntöttvas tőke segíti az intenzíven égő tűzláng szétszórását
Az EKO KARBON automata kazán égésterébe közvetlenül elhelyezett, kiegészítő tüzelőanyag (pl. fahasáb) elégetésével megtakarítható, az adagoló tartályba helyezett szemcsés tüzelő egy része. A kiegészítő tűzteret képző rostélyok készülékenként eltérőek lehetnek, és opcionális tartozékoknak minősülnek.
Tüzelőanyag
Az EKO KARBON automata kazánok elsődlegesen feketeszén, barnaszén, DIN+minősítésű pellett, valamint gyümölcsmagvak elégetésére alkalmasak. Az EKO-KARBON kazánokban alkalmazható tüzelőanyagok szemcsemérete 5-25mm, szén esetén 5-30mm-es. Lehetőség van – az égéstéren elhelyezett ajtó kinyitását követően – akár 20cm átmérőjű és 50cm hosszú fahasáb, valamint háztartási papírhulladék elégetésére is.
Fahasáb | Faapríték | Fabrikett | Feketeszén | Gyümölcsmagvak | Pellet |
Megtakarítás:
A jelenlegi fogyasztói árak mellett 1m³ 145,- forintba kerülő földgázból nyert energia kiváltásához elegendő 65,- Ft értékű jó minőségű barnaszén vagy feketeszén. A pelletgyártó cégek adatai szerint 1 m³ földgáz kiváltásához, 2 kg fából előállított pellet elegendő. Ennek az ára minőségtől függően átlagosan 90 Ft. Ennek köszönhetően az EKO-KARBON kazán gyors megtérülést, és további megtakarításokat tesz lehetővé a felhasználó számára.
Természetesen a kalkulációban szereplő árak a felhasznált tüzelőanyag beszerzési árától, és minőségétől függően változhatnak.
Vezérlés
Az HU-42 vezérlőegység lehetővé teszi az égés folyamatának programozását a működési és időjárási körülmények, valamint a felhasznált tüzelőanyagok függvényében. A vezérlőegységhezcsatlakoztatható szobatermosztát, amely biztosítja a rendszer automatikus vezérlését a termosztáton beállított hőmérséklet alapján. A vezérlő továbbá alkalmas használati melegvíz, padlófűtés, központi fűtés, cirkulációs szivattyúk, keverőszelepek, a ventillátor, valamint a tüzelőanyag adagoló rendszer vezérlésére is.
A vezérlőegységen közvetlenül beállítható a központi fűtés kívánt vízhőmérséklete, és hogy a visszahűlés esetén mikor kapcsoljon be a tüzelőanyag automatika. Beállítható a vezérlőegységhez csatlakoztatható bojler hőmérséklete, az, hogy mennyi ideig adagolja a tüzelőanyagot, az adagolások intervalluma (két adagolás közötti szünetidő). A folyamatos fejlesztésnek köszönhetően a vezérlő funkció változhatnak.
Az EKO KARBON kazánok a kazántest jobb vagy bal oldalán elhelyezett tüzelőanyag tárolóval készülnek, a megrendelő igénye szerint. A gyártó fejlesztésének köszönhetően bármikor átcserélhető az adagolótartály a másik oldalra.
Az EKO KARBON kazánok egyszeri feltöltéssel akár 3-7 napig üzemelnek. A kazán csak 8-10 nap után szorul a hamu eltávolítására, a felhasznált tüzelőanyagtól függően.
Az EKO KARBON kazánokkal megközelítőleg olyan komfort biztosítható, mint a gázzal való fűtéssel.
Az elektromos áramszolgáltatás hosszabb kimaradása, vagy az adagoló meghibásodása esetén az EKO KARBON kazánok alkalmasak hagyományos, vegyes tüzelésű üzemmódban történő működtetésre is, ha a kikeringetés biztosított.
Az EKO KARBON kazánok egyaránt alkalmasak zárt és nyitott rendszerű, vizes központi fűtéses rendszerben történő használatra.
Az EKO KARBON automata kazánok előnyei:
- nagyon olcsó energiaforrás, a gáznál akár 50%-al olcsóbb fűtési lehetőség
- környezetbarát
- mikroprocesszor által vezérelt égési folyamat
- automatizált működés
- egyszerű, gyors kiszolgálás és kezelhetőség
- egyszeri feltöltéssel akár 3-7 napig üzemelnek
- folyamatos teljesítményszabályozás
- magas, akár 90 % hatásfok
- többféle tüzelőanyag felhasználásának lehetősége
- kis helyigény
- egyszerű letisztult forma
- hosszú élettartam
Garancia
A kötelező biztonsági elemek alkalmazása, valamint az évenkénti felülvizsgálat elvégzése esetén akár:
- hőcserélő kazántest – 5 év
- öntöttvas tőke, csiga, motor, ventillátor és vezérlő egység – 2 év
Metszetek, ábrák, méretek
Technikai paraméterek
Kazán Típusok |
Eko Karbon
18 |
Eko Karbon 25 |
Eko Karbon 35 |
Eko Karbon 50 |
Eko Karbon 75 |
Eko Karbon 105 |
Eko Karbon 150 |
---|---|---|---|---|---|---|---|
Teljesítmény (kW) |
18 |
25 |
35 |
50 |
75 |
105 |
150 |
Hatásfok ( % ) |
82,4 – 88,7 |
||||||
Tüzelőanyag |
31.2 szén, DIN+ pellet |
||||||
Maximális vízhőmérséklet (°C) |
95 °C |
||||||
Maximális működési nyomás (Mpa) |
0,2 Mpa |
||||||
Méretek- magasság/szélesség/mélység (cm) |
90x110x93 |
105x110x93 |
120x110x93 |
120x130x110 |
135x150x120 |
140x170x130 |
170x180x180 |
Tüzelőanyag tömege (l) |
200 |
200 |
250 |
450 |
450 |
500 |
|
Tüzelőanyag maximális fogyasztása (kg/h) |
2,4 |
4 |
5,6 |
8 |
12 |
16 |
24 |
Kazán víztömege (l) |
55 |
65 |
75 |
90 |
110 |
185 |
220 |
Kazán súlya (kg) |
250 |
360 |
450 |
550 |
650 |
930 |
1080 |
Fűthető max. légköbméter |
320 |
750 |
850 |
1300 |
1500 |
2100 |
2700 |
Kémény átmérő (mm) |
150 |
150 |
150 |
200 |
200 |
200 |
|
Kémény huzatigénye (pa) | 20 | 20 | 25 | 25 | 25 |
